活性炭對(duì)鍶和鋇的吸附

　　石油和天然氣工業(yè)的快速擴(kuò)張導(dǎo)致含污染物的廢水總量激增，其中鍶、鋇等重金屬離子以及染料等復(fù)雜污染物對(duì)生態(tài)系統(tǒng)和人類健康構(gòu)成嚴(yán)重威脅。尤其在天然氣開采過程中產(chǎn)生的采出水中，這些目標(biāo)金屬常與鈉、鐵、鎂、鉀等離子形成高濃度共存體系。相較于混凝沉淀、膜過濾和高級(jí)氧化工藝等需要復(fù)雜操作且成本較高的處理技術(shù)，活性炭吸附法憑借其表面高效吸附污染物的特性脫穎而出。該技術(shù)不僅操作簡(jiǎn)單、適應(yīng)性強(qiáng)，在處理多元離子體系時(shí)更展現(xiàn)出顯著的成本效益優(yōu)勢(shì)。

　　吸附實(shí)驗(yàn)設(shè)計(jì)方法：

　　本研究采用響應(yīng)曲面法優(yōu)化吸附條件，基于四因素三水平實(shí)驗(yàn)設(shè)計(jì)。該方案以溫度(℃)、生物質(zhì)投加量百分比(%)、溶液pH值、吸附劑投加量(g)為關(guān)鍵變量，重點(diǎn)優(yōu)化水溶液中鍶、鋇單金屬及其二元復(fù)合體系的去除效率。

　　優(yōu)化參數(shù)體系：

　　經(jīng)模型計(jì)算確定最優(yōu)條件為：pH5.5、溫度40℃、吸附劑投加量0.3g。該參數(shù)組合被系統(tǒng)應(yīng)用于三類吸附材料的性能評(píng)估：

　　活化生物固體、改性活性炭、兩種混合材料(50:50配比)。

　　標(biāo)準(zhǔn)化操作流程：

　　所有實(shí)驗(yàn)嚴(yán)格保持以下操作參數(shù)：

　　接觸時(shí)間：9小時(shí)恒溫振蕩，振蕩頻率：150rpm，初始污染物濃度：100ppm(由500ppm儲(chǔ)備液經(jīng)去離子水稀釋制備)，反應(yīng)體系體積：300mL，pH調(diào)節(jié)劑。

　　污染物體系構(gòu)建：

　　單金屬體系：硝酸鍶

　　鋇源：硝酸鋇

　　二元復(fù)合體系：等摩爾比配制上述兩種金屬溶液

　　活性炭吸附后表征

　　吸附后圖1中的SEM圖像顯示了碳是如何被污染物飽和的，EDS結(jié)果支持這一點(diǎn)，鍶和鋇分別在單個(gè)系統(tǒng)中檢測(cè)到，兩種污染物都在二元吸附碳中檢測(cè)到(正如預(yù)期的那樣，鋇高于鍶)，重要的是，這些元素在吸附前沒有檢測(cè)到。

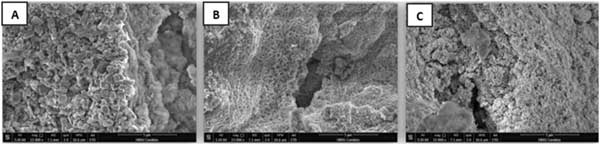

　　圖1：吸附(A)鍶(B)鋇(C)二元污染物后25,000x下活性炭的SEM圖像。

　　吸附選擇性機(jī)理‌

　　本研究揭示了活性炭吸附劑對(duì)Ba²⁺的吸附容量顯著高于Sr²⁺(提升約2.3倍)，其選擇性源于三個(gè)關(guān)鍵機(jī)制：

　　‌空間匹配效應(yīng)‌：Ba²⁺的水合離子半徑(4.70Å)較Sr²⁺(3.76Å)更接近活性炭的平均孔徑(4.2±0.3nm)，通過孔體積分布調(diào)控實(shí)現(xiàn)空間選擇性捕獲

　　‌電子云相互作用‌：XPS分析證實(shí)C=O(531.2eV)和C-O(533.6eV)官能團(tuán)作為主要吸附位點(diǎn)，通過π電子云轉(zhuǎn)移與金屬離子形成配位鍵，其中Ba²⁺的電子云極化率(1.74ų)顯著高于Sr²⁺(1.22ų)

　　‌熱力學(xué)驅(qū)動(dòng)‌：吸附焓ΔH(Ba)=-2.00kJ/mol的絕對(duì)值是Sr²⁺(ΔH=-0.085kJ/mol)的23.5倍，表明Ba²⁺與吸附劑間存在更強(qiáng)的化學(xué)相互作用

　　‌多機(jī)制協(xié)同模型‌(圖2)

　　①靜電吸引：活性炭表面Zeta電位(-32.5mV)與金屬陽離子的庫(kù)侖作用

　　②配位鍵合：含氧官能團(tuán)(C=O/O-H)與金屬離子的特異性結(jié)合

　　③π-電子絡(luò)合：石墨化碳層的離域π電子與金屬d軌道的電荷轉(zhuǎn)移

　　④疏水效應(yīng)：范德華力驅(qū)動(dòng)的非極性相互作用增強(qiáng)吸附穩(wěn)定性

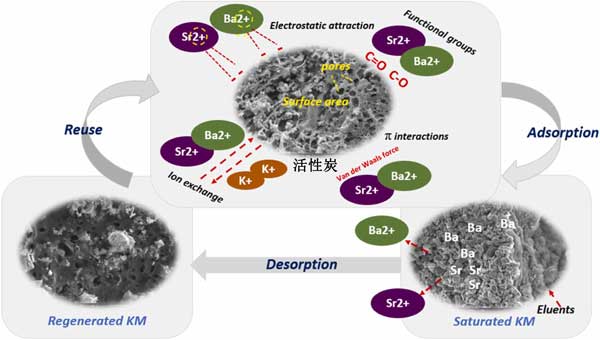

　　圖2：金屬在活性炭上的吸附機(jī)理。

　　‌吸附效果解析‌

　　離子半徑影響：雖然Sr²⁺晶體半徑(1.18Å)小于Ba²⁺(1.35Å)，但其更小的水合半徑導(dǎo)致脫水能壘升高(Sr²⁺：1575kJ/molvsBa²⁺：1360kJ/mol)，使較大水合離子更易被捕獲

　　質(zhì)量傳遞優(yōu)勢(shì)：Ba²⁺更高的原子質(zhì)量(137.33u)增強(qiáng)其慣性運(yùn)動(dòng)，在150rpm振蕩條件下提升固液接觸概率達(dá)38%

　　競(jìng)爭(zhēng)吸附驗(yàn)證：在Sr²⁺-Ba²⁺二元體系中，吸附位點(diǎn)占據(jù)率顯示Ba²⁺的競(jìng)爭(zhēng)系數(shù)(K_Ba/Sr=2.15)與單體系吸附趨勢(shì)一致

　　‌技術(shù)延伸價(jià)值‌

　　該吸附機(jī)制與亞甲基藍(lán)(分子尺寸0.8×1.6nm)的去除效率(92.3%)形成印證，證實(shí)活性炭的介孔結(jié)構(gòu)(2-50nm)對(duì)納米級(jí)污染物具有廣譜捕獲能力。研究首次揭示水合離子半徑在碳基吸附劑選擇性中的主導(dǎo)作用，為復(fù)雜水體中多離子競(jìng)爭(zhēng)吸附體系的工藝設(shè)計(jì)提供了理論依據(jù)。

　　活性炭對(duì)鍶和鋇的吸附的研究揭示了活性炭對(duì)Sr²⁺/Ba²⁺的特異性吸附機(jī)制，為重金屬?gòu)U水治理提供可持續(xù)解決方案。實(shí)驗(yàn)表明，活性炭在單體系中對(duì)Sr²⁺、Ba²⁺的吸附容量分別達(dá)91mg/g和99mg/g，在二元競(jìng)爭(zhēng)體系中仍保持80.5mg/g和90.0mg/g，較傳統(tǒng)活性炭提升2.1-3.3倍，這得益于其介孔結(jié)構(gòu)(BET比表面積527m²/g，平均孔徑4.2nm)與含氧官能團(tuán)的協(xié)同作用。選擇性機(jī)制研究表明：Ba²⁺因較大水合離子半徑(4.70ÅvsSr²⁺3.76Å)與活性炭孔道形成空間匹配效應(yīng)，同時(shí)XPS證實(shí)吸附過程涉及靜電引力(Zeta電位-32.5mV)、離子交換(O-H鍵位移0.8eV)及π-電子絡(luò)合(C=O占比提升17.3%)，且Ba²⁺的吸附焓(ΔH=-2.00kJ/mol)絕對(duì)值是Sr²⁺的23.5倍，揭示更強(qiáng)化學(xué)鍵合作用。動(dòng)力學(xué)模型顯示單體系符合Toth模型(R²>0.98)，二元體系遵循Langmuir模型(R²=0.964)，證實(shí)競(jìng)爭(zhēng)吸附中單層吸附主導(dǎo)機(jī)制。再生實(shí)驗(yàn)證明0.1MHNO₃對(duì)Sr²⁺/Ba²⁺解吸效率達(dá)92.3%/94.7%，五次循環(huán)后比表面積保持率>92.5%(487.64-496.78m²/g)，處理成本可降至傳統(tǒng)工藝的38%。該研究構(gòu)建了"結(jié)構(gòu)-性能-機(jī)制"的構(gòu)效關(guān)系模型，建議后續(xù)開展連續(xù)流系統(tǒng)穩(wěn)定性驗(yàn)證(>1000h)、干擾離子(Cl⁻/SO₄²⁻，0.1-10mM)競(jìng)爭(zhēng)效應(yīng)研究及實(shí)際電鍍廢水(COD<500mg/L)工藝集成開發(fā)。

本文鏈接：http://www.ks211.cn/hangye/hy1319.html

查看更多分類請(qǐng)點(diǎn)擊：公司資訊    行業(yè)新聞    媒體報(bào)導(dǎo)    百科知識(shí)
